ARVX微量排氣閥簡介:
ARVX微量排氣閥應用:在一般情況下,水中約含2VOL的溶解空氣,在輸水過程中,這些空氣由水中不斷地釋放出來,聚集在管線的高點,形成空氣袋,使輸水變得困難,系統的輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣,并適合裝置于高層建筑、廠區內配管、小型泵站用以保護或改善系統的輸水效率及節能源。單桿式微量排氣閥,為一類似橢圓形閥體,內部所有零件包括浮球、杠桿、杠架、閥座等均為304不銹鋼,內部使用標準排氣孔徑1/16",適合用于PN16工作壓力環境。
微量排氣閥作用原理:
1、微量排氣閥用于管路上的最高點或彎頭或有閉氣的地方,來排除管內的氣體來疏通管道,達到正常工作。如不裝此微量排氣閥,管道隨時出現氣阻,使管道出現水容量達不到設計要求,其次;管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
2、當水進入管路時,塞頭停在定位下部,微量排氣閥進行大量排氣,當空氣排完時,水進入閥門把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體會聚集到管內上部,到相當程度,閥內水位下降,浮球順?biāo)陆禋怏w從小孔排出,如出現停電、停泵,管道內水流空時會出現負壓,浮球順?biāo)陆�,微量排氣閥打開小孔進行大量進氣確保管道安管道安全。
ARVX微量排氣閥參數:
公稱通徑:DN15-DN50
公稱壓力:1.0Mpa-1.6Mpa
適用溫度:10℃~90℃
適用介質:水
閥體材質:鑄鐵、鑄鋼、不銹鋼
ARVX微量排氣閥設計特點:
①設于管線至高點,任何工作壓力下能排出累積空氣
②壓力低于0.2kg/cm也可防止水流溢出
③體積小,維護容易

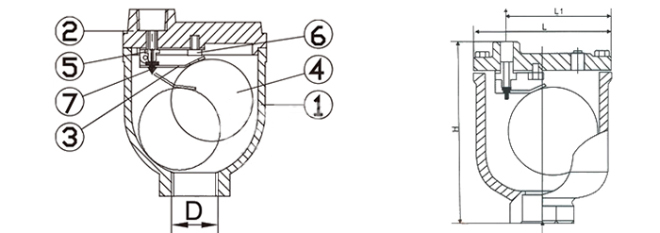

ARVX微量排氣閥尺寸:
DN | G | 出口尺寸 | L | H |
15 | 1/2 | 1/4 | 125 | 127 |
20 | 3/4 | 1/4 | 125 | 127 |
25 | 1 | 1/4 | 125 | 127 |
零件材質表:
1 | 閥體 | 灰鑄鐵/球墨鑄鐵/不銹鋼 | 2 | 上閥蓋 | 灰鑄鐵/球墨鑄鐵/不銹鋼 |
3 | 閥桿 | 不銹鋼 | 4 | 浮球 | 不銹鋼 |
5 | 塞頭 | 橡膠/不銹鋼 | 6 | 螺栓 | 不銹鋼 |
7 | 密封 | EPDM | - | - | - |

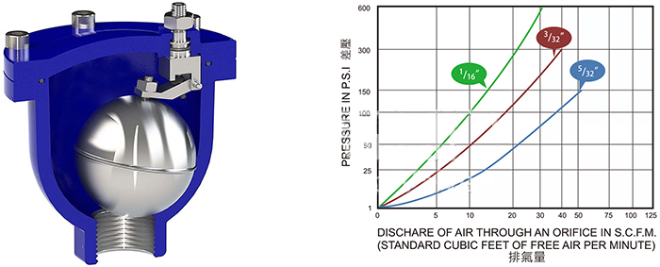

ARVX微量排氣閥功能曲線圖:
ARVX微量排氣閥使用說明:
1、微量排氣閥必須垂直安裝,必須保證閥體內浮筒處于豎直狀態,不能水平或倒立安裝;
2、由于氣體密度比水小,會沿著管道一直爬到系統高點并聚集在此,為了提高排氣效率,排氣閥一般都安裝在系統的高點;
3、為了便于檢修,排氣閥一般跟隔斷閥一起使用,這樣拆卸排氣閥不需要關停系統;
