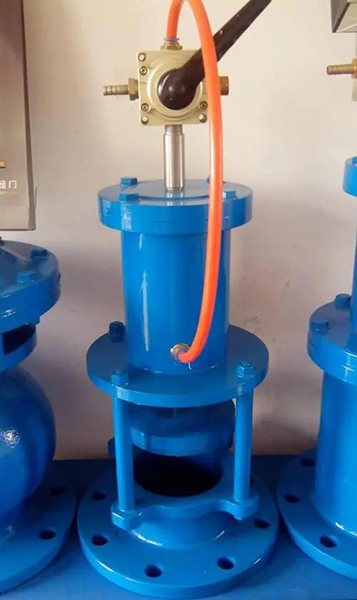

池底排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥配用手動換方閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點。注驅動液可采用氣或清水。

連接方式：法蘭 驅動方式：液動，氣動，電動 電動電壓：220V,380V 通徑范圍：DN40-DN1200mm 工作壓力∶1.0MPa 介質∶污水 使用溫度∶常溫 液壓缸工作液∶氣、清水 液壓缸驅動壓力∶0.3~1.0MPa 液壓缸材質：HT200、304不銹鋼 缸蓋材質：灰鑄鐵,球墨鑄鐵,碳鋼,不銹鋼 閥板材質：灰鑄鐵,球墨鑄鐵,碳鋼,不銹鋼 閥體材質：灰鑄鐵,球墨鑄鐵,碳鋼,不銹鋼 閥桿材質：球墨鑄鐵,碳鋼,不銹鋼 密封皮碗∶耐磨丁腈橡膠

制造標準

工作原理

排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

● 隔膜式排泥閥安裝圖例

● 活塞式排泥閥安裝圖例

● 角式排泥閥安裝圖例

結構特點

● 使用安全
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力小；螺桿及密封面采用錫青銅，耐腐、耐磨�？膳c手電兩用啟閉機配套使用進行微機控制。

● 系統簡單
膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。

● 動作快遞
液壓缸的活塞密封件為L(zhǎng)型皮碗。閥瓣與閥座為軟密封。排泥閥采用電動、液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

技術參數

排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的最低點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。

● 其它故障情況

1、內泄漏→檢查密封件是否損壞，彈簧是否裝配不良
2、外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件

選型說明

排泥閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。

● 選型依據
1、根據管道參數選擇排泥閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇排泥閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕排泥閥和全不銹鋼；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的排泥閥，而且要選擇活塞式結構類型的；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度排泥閥。
3、根據壓力參數選擇排泥閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：1.0MPa-1.6MPa。
4、電氣選擇：電壓規格應盡量?jī)?yōu)先選用AC220V、DC24較為方便。
5、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1）當排泥閥需要長時間開啟，并且持續的時間多于關閉的時間應選 用常開型；
2）要是開啟的時間短或開和關的時間不多時，則選常閉型；
3）但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
6、根據環境要求選擇輔助功能：防爆。

● 選型原則

A、安全性
1、腐蝕性介質：宜選用不銹鋼排泥閥；中性介質，也宜選用碳鋼閥殼材料的排泥閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。
2、爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。
3、排泥閥公稱壓力應超過管內最高工作壓力。

B、適用性
1、管道參數
1）根據介質流向要求及管道連接方式選擇閥門通口及型號；
2）根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑；
2、環境條件
1）環境的最高和最低溫度應選在允許范圍之內；
2）環境中相對濕度高及有水滴雨淋等場合，應選防水排泥閥；
3、電源條件
1）根據供電電源種類，分別選用交流和直流。一般來說交流電源取用方便；
2）電壓規格用盡量?jī)?yōu)先選用AC220V.DC24V；
3）電源電壓波動通常交流選用+%10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施；
4）應根據電源容量選擇額定電流和消耗功率。

C、可靠性
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。對于長時間閥門開通只有短時關閉的情況，則宜選用常開排泥閥。
3、動作可靠性
嚴格地來說此項試驗尚未正式列入中國排泥閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等 ，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。

D、經濟性
它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的經濟。
經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。
更重要的是，一只排泥閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜錯選而造成損害群是巨大的。
